图解发动机--南京交通技师学院第五章

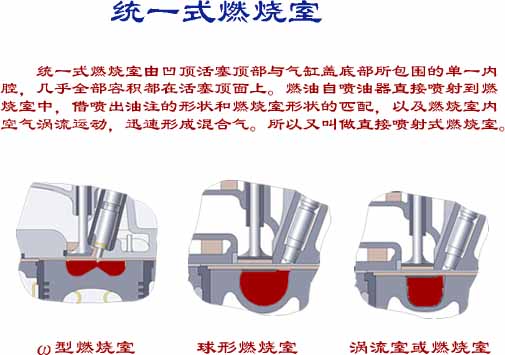

ω型燃烧室：柴油直接喷射在活塞顶的浅凹坑内，喷射的柴油雾化要好，而且要均匀地分布在空气中。要求喷射压力高，要求雾化质量高，因此，采用多孔喷沮，孔数一般为6～12个。

球形燃烧室：空气由缸盖螺旋形进气道以切线方向进入气缸，绕气缸轴线作高速螺旋转动，并一直延续到压缩行程。喷油器沿气流运动的切线方向喷入柴油，使绝大部分柴油直接喷射在燃烧室壁面上形成油膜。小部分柴油雾珠散布在压缩空气中，并迅速蒸发燃烧，形成火源。油膜一方面受灼热的燃烧室壁面的加温，同时又受已燃柴油的高温辐射，使柴油机逐层蒸发，与涡流空气边混合边燃烧。
